bình lưu điện cho cửa cuốn

Khái niệm và vai trò của bình lưu điện cho cửa cuốn

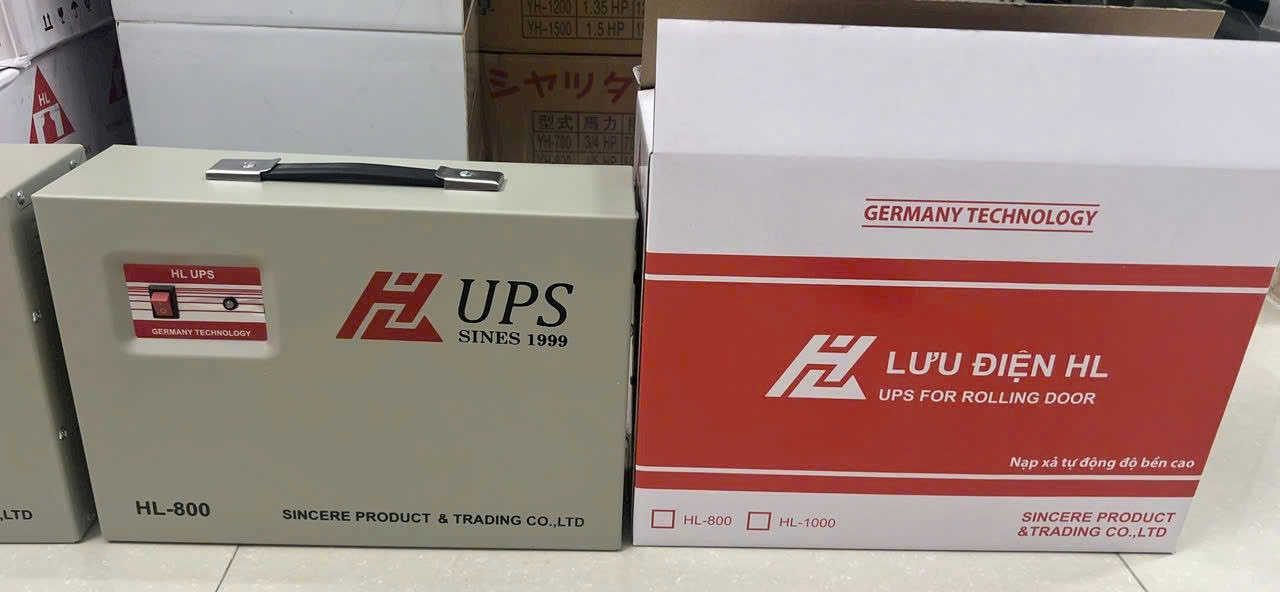

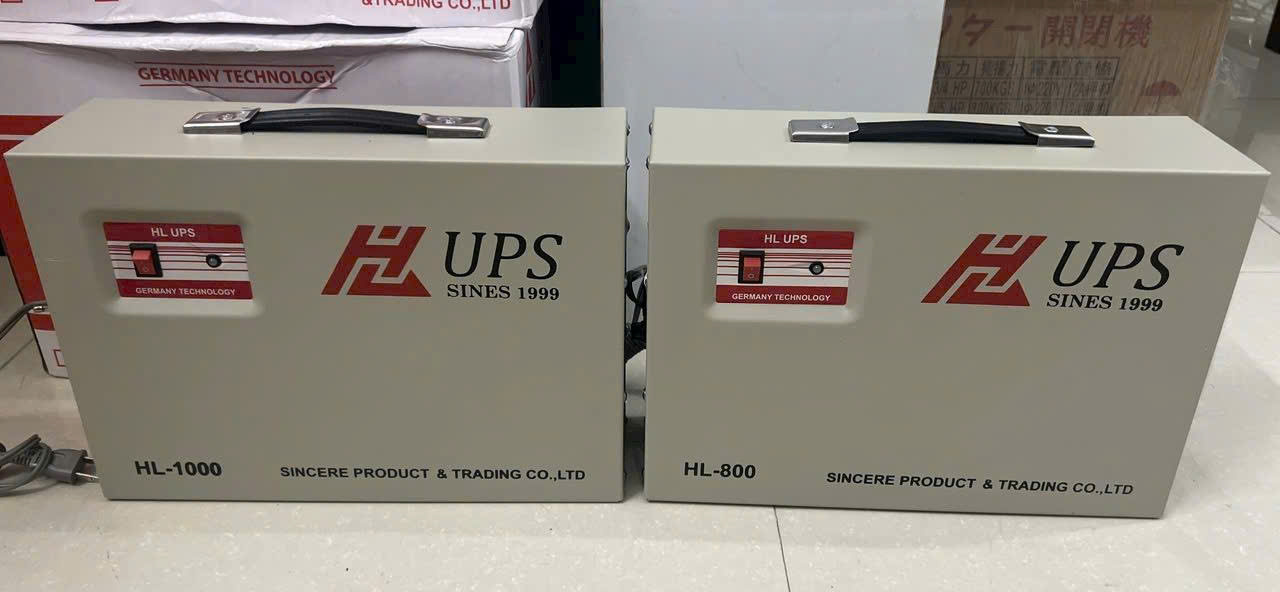

Bình lưu điện cho cửa cuốn (UPS cửa cuốn) là một mô-đun nguồn dự phòng chuyên dụng, được thiết kế tối ưu cho đặc tính tải của motor cửa cuốn, khác với các loại UPS văn phòng thông thường. Về cấu trúc, bình lưu điện thường bao gồm các khối chức năng chính:

• Khối ắc quy: tích trữ năng lượng dưới dạng hóa năng, thường dùng ắc quy kín khí (VRLA), ắc quy AGM hoặc Gel, điện áp danh định 12V, 24V hoặc 36V tùy công suất.
• Mạch sạc (charger): đảm nhiệm việc nạp điện cho ắc quy từ nguồn điện lưới, kiểm soát dòng sạc, điện áp sạc, bù nhiệt độ, chống sạc quá mức để kéo dài tuổi thọ ắc quy.
• Mạch chuyển mạch tự động (auto transfer): phát hiện mất điện lưới và chuyển đổi sang nguồn ắc quy trong thời gian rất ngắn, đảm bảo motor không bị “chết nguồn” đột ngột.
• Bộ biến đổi điện áp (inverter hoặc bộ DC-DC): chuyển đổi điện áp ắc quy thành dạng điện áp phù hợp với motor cửa cuốn (AC 220V hoặc DC 24V/36V), đảm bảo đủ dòng khởi động và mô-men xoắn.
• Khối bảo vệ và giám sát: bao gồm bảo vệ quá dòng, quá áp, thấp áp ắc quy, ngắn mạch, quá nhiệt, cùng các mạch giám sát trạng thái ắc quy và tải.

Về bản chất, bình lưu điện cho cửa cuốn là một hệ thống quản lý năng lượng chuyên sâu, tối ưu cho chu kỳ làm việc ngắn, dòng khởi động cao, thời gian hoạt động không liên tục nhưng yêu cầu độ tin cậy rất lớn trong các tình huống khẩn cấp như mất điện đột ngột, cháy nổ, sự cố lưới điện hoặc thao tác cắt điện có chủ đích.

Trong hệ thống an ninh tổng thể của nhà ở, cửa hàng, kho xưởng, bình lưu điện giữ vai trò như một “tuyến phòng thủ cuối cùng” về mặt nguồn điện cho cửa cuốn. Khi điện lưới bị ngắt, nếu không có lưu điện, cửa cuốn có thể bị kẹt ở trạng thái đóng kín hoặc mở dở, dẫn đến nhiều rủi ro:

• Nguy hiểm cho người bên trong: cửa không mở được để thoát ra khi có cháy, ngập nước, sự cố kỹ thuật; đặc biệt nguy hiểm tại các tầng hầm, kho kín, nhà xưởng ít lối thoát.
• Cản trở công tác cứu hộ – cứu nạn: lực lượng cứu hộ khó tiếp cận nhanh nếu cửa cuốn bị khóa cứng do mất điện, làm tăng thời gian xử lý sự cố.
• Rủi ro an ninh: cửa đang mở dở mà mất điện có thể tạo khoảng hở đủ lớn để kẻ gian lợi dụng đột nhập, hoặc gây khó khăn trong việc đóng kín tài sản khi cần rời khỏi khu vực.
• Gián đoạn hoạt động kinh doanh: cửa hàng, kho bãi không thể đóng/mở đúng thời điểm, ảnh hưởng đến giao nhận hàng, phục vụ khách, vận hành sản xuất.

Một bộ lưu điện được thiết kế đúng chuẩn giúp đảm bảo ba yếu tố cốt lõi: an toàn – liên tục – kiểm soát được. Cụ thể:

• An toàn: đảm bảo cửa luôn có khả năng mở/đóng trong tình huống khẩn cấp, giảm thiểu nguy cơ mắc kẹt; đồng thời bản thân bộ lưu điện phải an toàn về điện, không gây cháy nổ, rò rỉ axit, chập cháy.
• Liên tục: duy trì khả năng vận hành cửa cuốn trong một khoảng thời gian nhất định khi mất điện, đủ để thực hiện các thao tác cần thiết như đóng cửa bảo vệ tài sản hoặc mở cửa thoát hiểm.
• Kiểm soát được: người dùng có thể chủ động kiểm soát trạng thái cửa (mở/đóng/tạm dừng) thông qua remote, nút bấm tường hoặc hệ thống điều khiển trung tâm, không bị phụ thuộc hoàn toàn vào nguồn điện lưới.

Về mặt kỹ thuật, bình lưu điện cho cửa cuốn phải đáp ứng đồng thời nhiều yêu cầu khắt khe để đảm bảo vừa tương thích, vừa bền bỉ trong điều kiện sử dụng thực tế:

1. Tương thích với motor cửa cuốn

• Loại motor: phân biệt rõ motor AC (thường 220V) và motor DC (24V, 36V hoặc 48V). Bình lưu điện phải được thiết kế đúng chuẩn cho từng loại, tránh tình trạng dùng chung gây quá tải hoặc không khởi động được.
• Dạng tải: motor cửa cuốn là tải cảm (inductive load), có dòng khởi động cao gấp 2–4 lần dòng định mức. Bộ biến đổi điện áp phải chịu được xung dòng này mà không sụt áp quá mức.
• Dạng sóng đầu ra: với motor AC, dạng sóng sin chuẩn hoặc sin mô phỏng chất lượng cao giúp motor chạy êm, ít nóng, tăng tuổi thọ; dạng sóng méo nhiều dễ gây rung, ồn, giảm độ bền.

2. Đủ công suất khởi động và vận hành

• Công suất danh định: phải lớn hơn công suất motor cửa cuốn (thường tính theo W hoặc VA), có hệ số dự phòng nhất định (thường từ 1,3–2 lần) để chịu được dòng khởi động.
• Dòng khởi động: thiết kế mạch công suất, linh kiện bán dẫn (MOSFET, IGBT) và biến áp phù hợp để chịu được dòng tăng đột biến trong vài giây đầu khi motor bắt đầu quay.
• Ổn định điện áp: trong suốt quá trình motor chạy, điện áp đầu ra phải được giữ trong dải cho phép, tránh sụt áp sâu gây kẹt cửa hoặc làm motor quá nóng.

3. Thời gian lưu điện phù hợp nhu cầu sử dụng

• Dung lượng ắc quy: được tính toán dựa trên công suất motor, số lần đóng/mở dự kiến khi mất điện và thời gian mỗi chu kỳ vận hành. Dung lượng quá nhỏ sẽ chỉ đủ cho vài lần thao tác, không đáp ứng được tình huống mất điện kéo dài.
• Chu kỳ sử dụng thực tế: cửa nhà ở thường ít thao tác hơn cửa kho hàng, bãi gửi xe; do đó, cấu hình ắc quy và công suất lưu điện cần được tư vấn theo từng kịch bản sử dụng cụ thể.
• Chiến lược bảo vệ ắc quy: mạch điều khiển thường cắt tải khi điện áp ắc quy xuống dưới ngưỡng an toàn để tránh xả sâu, giúp kéo dài tuổi thọ và giữ ổn định dung lượng theo thời gian.

4. Cơ chế bảo vệ quá tải – quá áp – ngắn mạch

• Bảo vệ quá tải: khi motor bị kẹt cơ khí, cửa bị vật cản hoặc tải vượt quá thiết kế, dòng điện tăng cao; bộ lưu điện cần phát hiện và ngắt tải kịp thời, tránh cháy linh kiện hoặc hư hỏng motor.
• Bảo vệ quá áp và thấp áp: kiểm soát điện áp đầu ra trong dải an toàn cho motor; đồng thời giám sát điện áp ắc quy để tránh sạc quá mức hoặc xả quá sâu.
• Bảo vệ ngắn mạch: khi có sự cố chập dây, chạm chập trong motor hoặc mạch điều khiển, hệ thống phải ngắt tức thời, kết hợp cầu chì, aptomat hoặc mạch bảo vệ điện tử.
• Bảo vệ nhiệt độ: cảm biến nhiệt trên biến áp, linh kiện công suất hoặc trong khoang ắc quy giúp ngắt tải khi nhiệt độ vượt ngưỡng, hạn chế nguy cơ cháy nổ.

5. Độ bền và tuổi thọ ắc quy ổn định

• Chất lượng ắc quy: ắc quy chuyên dụng cho UPS cửa cuốn cần chịu được chế độ sạc nổi (float charge) liên tục, ít tự xả, ít sinh khí, hạn chế phồng rộp khi nhiệt độ môi trường cao.
• Thuật toán sạc: sạc nhiều giai đoạn (bulk – absorption – float), bù nhiệt độ, giới hạn dòng sạc giúp tối ưu hóa tuổi thọ, giảm hiện tượng sunfat hóa bản cực.
• Chu kỳ sạc/xả: thiết kế hệ thống để ắc quy không bị “bỏ đói” (ít khi xả) hoặc “làm việc quá sức” (xả sâu thường xuyên), cân bằng giữa độ sẵn sàng và độ bền.

Các tiêu chuẩn kỹ thuật nêu trên là cơ sở để đánh giá chất lượng sản phẩm, phân biệt giữa những bộ lưu điện được thiết kế bài bản với các thiết bị giá rẻ, không rõ nguồn gốc. Những sản phẩm kém chất lượng thường chỉ đáp ứng được mức “đủ chạy” trong thời gian đầu nhưng không đảm bảo “đủ bền” về lâu dài, dễ gặp các hiện tượng:

• Ắc quy nhanh chai, sau vài tháng sử dụng thời gian lưu điện giảm mạnh.
• Motor chạy yếu, rung, ồn khi dùng lưu điện, dễ kẹt cửa khi gặp tải nặng.
• Mạch bảo vệ sơ sài, dễ cháy nổ khi quá tải hoặc ngắn mạch.
• Không tương thích hoàn toàn với motor, gây lỗi điều khiển hoặc làm giảm tuổi thọ motor.

Trong bối cảnh cửa cuốn ngày càng được tích hợp sâu vào hệ thống nhà thông minh, hệ thống an ninh – cảnh báo, bình lưu điện không chỉ đơn thuần là “cục pin dự phòng” mà còn là một thành phần quan trọng trong kiến trúc an toàn tổng thể. Việc lựa chọn, lắp đặt và vận hành đúng chuẩn giúp đảm bảo cửa cuốn luôn sẵn sàng hoạt động trong mọi tình huống, duy trì tính liên tục của bảo vệ vật lý và hỗ trợ tối đa cho công tác an toàn – an ninh của công trình.

Cấu tạo, nguyên lý hoạt động và các thông số kỹ thuật quan trọng

Một bộ bình lưu điện cửa cuốn tiêu chuẩn, nếu xét ở mức độ kỹ thuật chuyên sâu, có thể chia thành các khối chức năng chính sau, mỗi khối lại bao gồm nhiều linh kiện và mạch điều khiển chi tiết:

• Khối ắc quy (Battery bank – thường là VRLA, AGM hoặc Gel): – Gồm 1 hoặc nhiều bình ắc quy đấu nối tiếp hoặc song song để đạt được điện áp hệ thống (12V, 24V, 36V, 48V…) và dung lượng mong muốn. – Ắc quy VRLA (Valve Regulated Lead Acid) kín khí sử dụng công nghệ tái hợp khí, hạn chế bay hơi nước, giảm bảo trì. – Bên trong mỗi bình gồm bản cực dương (PbO₂), bản cực âm (Pb), dung dịch điện phân H₂SO₄ dạng gel hoặc thấm trong sợi thủy tinh (AGM). – Các thông số quan trọng: dung lượng danh định (Ah ở C10 hoặc C20), nội trở, dòng xả tối đa, tuổi thọ thiết kế (số chu kỳ sạc/xả ở độ sâu xả nhất định – DOD).
• Khối sạc thông minh (Smart charger): – Đảm nhiệm việc chuyển đổi điện AC 220V sang DC với điện áp và dòng phù hợp để sạc ắc quy. – Thường sử dụng cấu trúc nguồn xung (SMPS) với mạch PFC, chỉnh lưu, lọc, và mạch điều khiển PWM. – Áp dụng thuật toán sạc 3 giai đoạn hoặc 4 giai đoạn:
  • Bulk: sạc dòng không đổi (CC), đưa ắc quy từ trạng thái xả lên khoảng 70–80% dung lượng, dòng sạc thường bằng 0,1–0,2C.
  • Absorption: sạc điện áp không đổi (CV), giữ điện áp ở mức hấp thụ (ví dụ 14,4V cho hệ 12V), dòng giảm dần cho đến khi đạt ngưỡng nhỏ.
  • Float: duy trì điện áp nổi (khoảng 13,5–13,8V cho hệ 12V) để bù tự xả, tránh quá sạc.
  • Ở một số thiết kế cao cấp có thêm giai đoạn Equalization (cân bằng), dùng cho ắc quy nước, ít dùng cho VRLA.
  – Mạch sạc thường tích hợp bảo vệ quá nhiệt, quá áp, đảo cực, và cảm biến nhiệt độ để bù nhiệt cho điện áp sạc.
• Khối chuyển mạch tự động (Automatic Transfer Switch – ATS): – Có nhiệm vụ chuyển nguồn cấp cho motor cửa cuốn giữa điện lưới và điện ắc quy. – Có thể dùng rơ-le công suất, contactor mini hoặc mạch chuyển mạch bán dẫn (triac, MOSFET, SSR) tùy thiết kế. – Thời gian chuyển mạch yêu cầu rất ngắn (thường < 10 ms) để motor không bị dừng đột ngột, hạn chế hiện tượng giật cục. – Một số hệ thống thiết kế dạng online (luôn qua inverter) thì ATS chủ yếu dùng để tách/ghép ắc quy với bộ inverter, còn tải luôn nhận điện từ inverter.
• Khối inverter (DC–AC): – Biến đổi điện áp DC từ ắc quy thành AC 220V/50Hz để cấp cho motor cửa cuốn (thường là motor AC 1 pha). – Có hai dạng chính:
  • Sóng sin chuẩn (pure sine wave): dùng mạch nghịch lưu cầu H, điều chế PWM tần số cao, lọc LC để tạo dạng sóng gần sin, phù hợp với mọi loại motor, ít gây ồn và nóng.
  • Sóng mô phỏng sin (modified sine wave): dạng bậc thang, chi phí thấp hơn nhưng có thể làm motor kêu, nóng hơn, hiệu suất thấp hơn.
  – Công suất inverter phải đủ lớn để chịu được dòng khởi động của motor (thường gấp 2–3 lần dòng định mức trong vài giây). – Các mạch bảo vệ: quá tải, ngắn mạch, quá nhiệt, quá áp/ thấp áp DC đầu vào.
• Mạch bảo vệ tổng thể: – Tích hợp nhiều lớp bảo vệ nhằm đảm bảo an toàn cho ắc quy, inverter và motor:
  • OVP (Over Voltage Protection): bảo vệ quá áp, ngắt khi điện áp vượt ngưỡng cho phép.
  • UVP (Under Voltage Protection): bảo vệ thấp áp, ngắt tải khi điện áp ắc quy xuống quá thấp để tránh xả sâu, kéo dài tuổi thọ ắc quy.
  • OCP (Over Current Protection): bảo vệ quá dòng, dùng cầu chì, MCB hoặc mạch điện tử (current sensing + MOSFET).
  • SCP (Short Circuit Protection): bảo vệ ngắn mạch, ngắt tức thời khi phát hiện dòng tăng đột biến.
  – Ngoài ra còn có bảo vệ đảo cực, bảo vệ nhiệt (NTC/PTC, cảm biến nhiệt độ gắn trên heatsink và ắc quy).
• Hệ thống hiển thị và giao tiếp: – Gồm LED báo trạng thái (On/Off, sạc, lỗi), màn hình LCD/LED 7 đoạn hiển thị điện áp, dung lượng ước tính, chế độ hoạt động. – Một số model cao cấp có cổng giao tiếp (RS485, CAN, Modbus, hoặc Wi-Fi) để giám sát từ xa, ghi log sự kiện (số lần mất điện, thời gian lưu điện thực tế).

Nguyên lý hoạt động chi tiết của bình lưu điện cửa cuốn có thể phân tích theo hai trạng thái chính: khi có điện lưới và khi mất điện, kèm theo các cơ chế bảo vệ và điều khiển tinh chỉnh.

1. Khi có điện lưới:

• Điện AC 220V được đưa vào khối lọc nhiễu, chống sét lan truyền (nếu có), sau đó cấp cho: – Motor cửa cuốn (trong cấu hình bypass trực tiếp hoặc qua inverter dạng online). – Khối sạc để nạp năng lượng cho ắc quy.
• Khối sạc đo điện áp ắc quy, nhiệt độ môi trường (hoặc nhiệt độ ắc quy) để lựa chọn điện áp sạc phù hợp, tránh hiện tượng overcharge gây phồng bình, rò rỉ khí.
• Trong giai đoạn bulk, dòng sạc được giữ ổn định ở mức thiết kế (ví dụ 0,1C), đảm bảo ắc quy được nạp nhanh nhưng vẫn trong giới hạn an toàn.
• Khi điện áp ắc quy đạt ngưỡng hấp thụ, bộ sạc chuyển sang absorption, giữ điện áp cố định, dòng giảm dần; khi dòng giảm xuống dưới ngưỡng cài đặt, hệ thống chuyển sang float để duy trì.
• ATS ở trạng thái ưu tiên lưới: tải được cấp từ lưới, inverter có thể ở chế độ chờ hoặc hoạt động nhẹ để đồng bộ (tùy kiến trúc line-interactive hay online).

2. Khi mất điện lưới:

• Khối giám sát điện áp lưới phát hiện sụt áp hoặc mất điện trong vài chu kỳ (ms), gửi tín hiệu cho ATS.
• ATS tách tải khỏi lưới, đồng thời kết nối tải với đầu ra inverter (đã nối với ắc quy). Thời gian chuyển mạch phải đủ nhanh để motor không bị dừng đột ngột, tránh gây lực giật lên hệ cơ khí cửa cuốn.
• Inverter chuyển sang chế độ cấp tải, lấy năng lượng từ ắc quy. Dòng xả ắc quy tăng lên, mạch bảo vệ UVP bắt đầu giám sát chặt chẽ điện áp để tránh xả sâu.
• Khi motor khởi động, dòng khởi động tăng cao, inverter phải có khả năng chịu quá tải ngắn hạn (surge power). Nếu vượt quá giới hạn, mạch OCP sẽ can thiệp, ngắt hoặc giới hạn dòng.
• Khi điện áp ắc quy giảm đến ngưỡng cài đặt (ví dụ 10,5–11V cho hệ 12V), UVP sẽ ngắt tải, báo hiệu hết thời gian lưu điện, bảo vệ ắc quy khỏi hư hỏng do xả sâu.

Các thông số kỹ thuật quan trọng và cách hiểu chuyên sâu giúp kỹ thuật viên tính toán, lựa chọn và cấu hình hệ thống tối ưu cho từng loại cửa cuốn, trọng lượng cửa và tần suất sử dụng.

• Công suất (VA/W): – Đơn vị VA thể hiện công suất biểu kiến, W thể hiện công suất thực. Với tải là motor cảm ứng, hệ số công suất (PF) thường < 1 (khoảng 0,6–0,8). – Công suất định mức của bình lưu điện phải lớn hơn công suất motor ít nhất 20–30%, đồng thời xét đến công suất đỉnh (surge) khi khởi động.
• Dung lượng ắc quy (Ah): – Dung lượng danh định thường được đo ở chế độ xả C10 hoặc C20 (xả trong 10 hoặc 20 giờ). Khi xả với dòng lớn hơn (như khi kéo cửa), dung lượng thực tế sẽ giảm do hiệu ứng Peukert. – Kỹ thuật viên cần tính toán số lần đóng/mở cửa trong điều kiện mất điện dựa trên: Thời gian lưu điện ≈ (Dung lượng hiệu dụng (Ah) × Điện áp hệ thống (V) × Hiệu suất inverter) / Công suất tải (W) – Cần trừ hao thêm cho suy giảm dung lượng theo thời gian (aging) và nhiệt độ môi trường.
• Điện áp hệ thống (12V, 24V, 36V…): – Hệ điện áp cao hơn cho phép giảm dòng xả (I = P/U), từ đó giảm tổn hao trên dây dẫn, giảm kích thước cáp và giảm sụt áp. – Tuy nhiên, điện áp cao đòi hỏi nhiều bình ắc quy nối tiếp, tăng độ phức tạp trong cân bằng và bảo trì.
• Thời gian lưu điện dự kiến: – Không chỉ tính theo tổng thời gian cấp điện liên tục, mà còn phải xét đến chu kỳ hoạt động của cửa: mỗi lần mở/đóng thường chỉ 10–30 giây nhưng dòng rất lớn. – Thiết kế tốt cần đảm bảo ít nhất vài chu kỳ đóng/mở liên tiếp trong điều kiện mất điện, có dự phòng cho trường hợp kẹt cửa, tải tăng đột ngột.
• Dòng khởi động (Starting current / Inrush current): – Motor cửa cuốn khi khởi động có thể yêu cầu dòng gấp 2–5 lần dòng định mức trong thời gian ngắn. – Inverter phải có khả năng cung cấp dòng này mà không sụt áp quá mức, đồng thời mạch bảo vệ không được ngắt nhầm (nên có cơ chế trễ thời gian cho OCP).
• Chuẩn bảo vệ (OVP, UVP, OCP, SCP): – Các chuẩn này không chỉ là “có hay không” mà còn quan trọng ở ngưỡng kích hoạt và thời gian đáp ứng. – Ví dụ, UVP đặt quá cao sẽ làm giảm thời gian lưu điện, nhưng đặt quá thấp sẽ làm ắc quy nhanh hỏng; cần tối ưu theo loại ắc quy và khuyến cáo nhà sản xuất.
• Chuẩn an toàn (CE, RoHS…): – CE thể hiện sản phẩm đáp ứng các yêu cầu an toàn điện, EMC (nhiễu điện từ), tương thích với môi trường lưới điện. – RoHS liên quan đến hạn chế các chất độc hại trong linh kiện (chì, thủy ngân, cadimi…), đảm bảo an toàn môi trường và sức khỏe người dùng.

Việc hiểu sâu các thông số trên cho phép kỹ thuật viên đánh giá chính xác khả năng chịu tải, hiệu suất và tuổi thọ của hệ thống, tránh các hiện tượng như sụt áp khi khởi động, nóng máy, ắc quy phồng, giảm dung lượng nhanh, từ đó tối ưu chi phí đầu tư và chi phí vận hành trong suốt vòng đời sử dụng của bình lưu điện cửa cuốn.

Phân loại bình lưu điện cửa cuốn và tiêu chí lựa chọn chuyên sâu

Phân loại theo loại motor và công nghệ

Trong hệ thống cửa cuốn, bình lưu điện (UPS chuyên dụng cho cửa cuốn) không chỉ đơn thuần là bộ ắc quy dự phòng, mà là một tổ hợp gồm: ắc quy, bộ sạc, bộ nghịch lưu (inverter), mạch bảo vệ và mạch điều khiển logic. Việc phân loại theo loại motor và công nghệ giúp lựa chọn đúng giải pháp, tránh hiện tượng quá tải, sụt áp, gây cháy hỏng motor hoặc làm giảm tuổi thọ ắc quy.

1. Phân loại theo loại motor: AC và DC

a) Bình lưu điện cho motor AC (220V)

Motor AC cửa cuốn thường dùng điện áp 1 pha 220V, công suất từ khoảng 300W đến 1500W, thậm chí cao hơn với cửa cuốn công nghiệp. Đặc điểm kỹ thuật quan trọng:

• Cần inverter chất lượng cao:
  • Dạng sóng đầu ra nên là sóng sin chuẩn (pure sine wave) để motor chạy êm, không rung, không nóng bất thường.
  • Điện áp danh định 220V ± 10%, tần số 50Hz ổn định, hạn chế méo hài tổng (THD) để không gây ồn, rung, giảm mô-men xoắn.
• Dòng khởi động lớn:
  • Motor AC khi khởi động có thể yêu cầu dòng gấp 3–5 lần dòng định mức trong vài trăm mili giây đến vài giây.
  • Bình lưu điện phải có khả năng chịu quá tải ngắn hạn (surge) tốt, nếu không inverter sẽ báo lỗi, ngắt hoặc sụt áp làm motor không khởi động được.
• Tương thích với tủ điều khiển:
  • Nhiều tủ điều khiển cửa cuốn AC có mạch bảo vệ pha, bảo vệ áp; nếu sóng đầu ra của UPS không chuẩn, tủ có thể hiểu nhầm là lỗi nguồn và từ chối hoạt động.

b) Bình lưu điện cho motor DC (thường 24V hoặc 36V)

Motor DC cho cửa cuốn thường dùng trong các hệ thống cửa nhỏ, cửa gia đình, hoặc các giải pháp tiết kiệm năng lượng. Đặc điểm:

• Cấu trúc đơn giản hơn:
  • Không cần inverter chuyển từ DC sang AC nếu motor dùng trực tiếp điện DC từ ắc quy.
  • Hệ thống chủ yếu gồm bộ sạc ắc quy, mạch bảo vệ xả sâu, bảo vệ quá dòng và mạch điều khiển.
• Hiệu suất cao hơn:
  • Giảm tổn hao do không phải chuyển đổi AC–DC–AC như hệ motor AC.
  • Ít sinh nhiệt hơn, phù hợp với không gian kín, ít thông gió.
• Yêu cầu tương thích điện áp danh định:
  • Motor 24V phải đi kèm bình lưu điện 24V, motor 36V đi với bình 36V; sai điện áp có thể làm motor yếu, không kéo nổi tải hoặc cháy cuộn dây.
  • Cần kiểm tra kỹ thông số trên tem motor và tài liệu kỹ thuật của nhà sản xuất.

2. Phân loại theo công nghệ UPS

a) UPS offline (standby)

UPS offline là dạng cơ bản nhất, thường dùng cho cửa cuốn dân dụng:

• Cơ chế hoạt động:
  • Khi có điện lưới: tải (motor, tủ điều khiển) dùng trực tiếp điện lưới, ắc quy được sạc.
  • Khi mất điện: mạch chuyển mạch (relay) chuyển sang inverter, lấy điện từ ắc quy để cấp cho tải.
• Đặc điểm kỹ thuật:
  • Thời gian chuyển mạch thường 4–10 ms, đủ chấp nhận với đa số tủ điều khiển cửa cuốn.
  • Không có chức năng ổn áp chủ động; điện áp đầu ra phụ thuộc nhiều vào chất lượng điện lưới.
• Ứng dụng phù hợp:
  • Cửa cuốn gia đình, cửa gara, cửa shop nhỏ, tần suất đóng mở thấp đến trung bình.
  • Khu vực điện lưới tương đối ổn định, ít sụt áp, ít nhiễu.

b) UPS line-interactive

UPS line-interactive là bước nâng cấp so với offline, có thêm khả năng bù áp:

• Có mạch AVR (Automatic Voltage Regulation):
  • Tự động tăng hoặc giảm áp khi điện lưới dao động trong một khoảng nhất định.
  • Giúp motor hoạt động ổn định hơn, giảm hiện tượng yếu lực kéo khi điện áp lưới thấp.
• Thời gian chuyển mạch:
  • Tương đương hoặc tốt hơn UPS offline, vẫn trong khoảng vài mili giây.
• Ứng dụng:
  • Cửa cuốn dân dụng cao cấp, cửa mặt tiền ở khu vực điện áp dao động mạnh.
  • Các cửa cuốn có motor công suất trung bình, yêu cầu vận hành êm, ít tiếng ồn.

c) UPS online (double conversion)

UPS online là giải pháp cao cấp, thường dùng cho hệ thống cửa cuốn công nghiệp, kho lạnh, bãi gửi xe thông minh:

• Nguyên lý double conversion:
  • Điện lưới AC → chỉnh lưu thành DC → nạp ắc quy và cấp cho inverter → inverter tạo lại AC sạch cho tải.
  • Tải luôn được cấp điện từ inverter, hoàn toàn cách ly với nhiễu và dao động của lưới.
• Ưu điểm kỹ thuật:
  • Không có thời gian chuyển mạch khi mất điện (0 ms), rất ổn định cho các tủ điều khiển nhạy cảm.
  • Điện áp, tần số, dạng sóng được kiểm soát chặt chẽ, bảo vệ tốt motor công suất lớn.
  • Khả năng chịu quá tải và dòng khởi động tốt hơn, phù hợp cửa cuốn diện tích lớn, trọng lượng nặng.
• Ứng dụng:
  • Cửa cuốn kho lạnh, nhà xưởng, trung tâm logistics, bãi gửi xe thông minh hoạt động 24/7.
  • Các công trình yêu cầu độ tin cậy rất cao, không được phép dừng hoạt động do sự cố nguồn.

Tiêu chí lựa chọn theo tải, tần suất sử dụng và môi trường lắp đặt

Việc lựa chọn bình lưu điện cửa cuốn cần dựa trên phân tích kỹ thuật tổng thể, không chỉ nhìn vào công suất danh định. Ba nhóm yếu tố cốt lõi là: công suất và đặc tính tải, tần suất vận hành, và điều kiện môi trường lắp đặt. Bỏ qua một trong ba yếu tố này thường dẫn đến tình trạng bình lưu điện nhanh hỏng, không đáp ứng được nhu cầu thực tế.

1. Tiêu chí theo tải và công suất motor

• Xác định công suất thực của motor:
  • Công suất ghi trên tem motor (W hoặc kW) là công suất danh định, chưa tính đến dòng khởi động.
  • Cần kiểm tra thêm: mô-men xoắn, tốc độ quay, loại hộp số, trọng lượng cửa, chiều cao nâng để ước lượng tải thực tế.
• Hệ số dự phòng công suất:
  • Thông thường nên chọn bình lưu điện có công suất inverter lớn hơn công suất motor từ 30–50%.
  • Với cửa cuốn nặng, ma sát lớn, hoặc motor cũ, nên tăng hệ số dự phòng lên 60–80% để đảm bảo khởi động an toàn.
• Đặc tính tải cảm ứng:
  • Motor cửa cuốn là tải cảm ứng, có hệ số công suất (cosφ) thường từ 0,7–0,85.
  • Khi tính toán, nên quy đổi công suất biểu kiến (VA) cho inverter: VA ≈ P (W) / cosφ, sau đó nhân thêm hệ số dự phòng.
• Kiểm tra khả năng chịu quá tải ngắn hạn:
  • Thông số quan trọng: khả năng chịu quá tải 120–150% trong 10–30 giây, hoặc dòng khởi động gấp 3–5 lần.
  • Đặc biệt quan trọng với cửa cuốn công nghiệp, cửa có hành trình dài, dễ kẹt, ma sát lớn.

2. Tiêu chí theo tần suất đóng mở và dung lượng ắc quy

• Xác định chu kỳ vận hành trong điều kiện mất điện:
  • Cần trả lời: trong một lần mất điện kéo dài, cần tối thiểu bao nhiêu lần đóng/mở cửa.
  • Ví dụ: cửa gara gia đình có thể chỉ cần 4–6 lần; bãi gửi xe chung cư có thể cần hàng chục lần mỗi giờ.
• Tính toán dung lượng ắc quy (mang tính định hướng):
  • Năng lượng tiêu thụ cho một chu kỳ (mở hoặc đóng) phụ thuộc vào: công suất motor, thời gian chạy mỗi lần (thường 10–30 giây), hiệu suất inverter.
  • Tổng dung lượng cần thiết = (năng lượng mỗi chu kỳ × số chu kỳ dự kiến) / (hiệu suất hệ thống × hệ số dự phòng).
  • Thực tế, các nhà sản xuất thường khuyến nghị dung lượng ắc quy dựa trên thử nghiệm thực tế với từng model motor.
• Độ sâu xả (DoD – Depth of Discharge):
  • Ắc quy chì kín khí (VRLA) không nên xả sâu quá 70–80% dung lượng thường xuyên, nếu không tuổi thọ sẽ giảm mạnh.
  • Khi thiết kế, nên tính toán để trong kịch bản xấu nhất, mức xả vẫn nằm trong ngưỡng an toàn.
• Thời gian sạc lại:
  • Với hệ thống có tần suất sử dụng cao, cần bộ sạc dòng lớn, rút ngắn thời gian nạp đầy ắc quy.
  • Bộ sạc phải có chế độ sạc nhiều giai đoạn (bulk – absorption – float) để tối ưu tuổi thọ ắc quy.

3. Tiêu chí theo môi trường lắp đặt

• Nhiệt độ môi trường:
  • Ắc quy chì kín khí lý tưởng hoạt động ở khoảng 20–25°C.
  • Mỗi khi nhiệt độ trung bình tăng khoảng 8–10°C so với mức chuẩn, tuổi thọ ắc quy có thể giảm gần một nửa.
  • Trong phòng máy nóng, trần mái tôn, khu vực gần lò hơi, nên có giải pháp thông gió, cách nhiệt hoặc đặt bình lưu điện ở phòng kỹ thuật riêng.
• Độ ẩm, bụi và hơi ăn mòn:
  • Độ ẩm cao, hơi muối (khu vực ven biển), hơi hóa chất (kho hóa chất, nhà máy) có thể gây oxy hóa, ăn mòn cực ắc quy, bo mạch.
  • Cần ưu tiên bình lưu điện có vỏ kim loại sơn tĩnh điện dày, gioăng kín, bo mạch phủ chống ẩm (conformal coating).
• Rung động và va đập:
  • Vị trí gần máy nén, bơm công nghiệp, hoặc khu vực có xe tải ra vào liên tục có thể gây rung, ảnh hưởng đến kết cấu cơ khí và mối hàn.
  • Nên cố định chắc chắn bình lưu điện, tránh đặt trực tiếp trên nền dễ rung, có thể dùng giá treo tường hoặc kệ riêng.
• Bố trí lắp đặt và thông gió:
  • Không đặt bình lưu điện sát tường kín bốn phía; cần chừa khoảng hở tối thiểu 10–20 cm xung quanh để tản nhiệt.
  • Tránh ánh nắng trực tiếp, tránh đặt ngay dưới mái tôn không có cách nhiệt.
  • Không đặt chung khoang với hóa chất dễ bay hơi, dung môi, hoặc khu vực có nguy cơ cháy nổ cao.

4. Tiêu chí về thương hiệu, linh kiện và dịch vụ

• Chứng nhận chất lượng:
  • Nên ưu tiên sản phẩm có chứng nhận tiêu chuẩn an toàn điện, tiêu chuẩn về ắc quy và UPS (ví dụ: IEC, TCVN tương ứng).
  • Đối với công trình lớn, hồ sơ kỹ thuật, catalog, chứng chỉ xuất xưởng là bắt buộc.
• Linh kiện đồng bộ:
  • Ắc quy, inverter, bộ sạc, mạch điều khiển nên được thiết kế đồng bộ, tránh tình trạng “lắp ghép” nhiều loại không tương thích.
  • Ắc quy từ các thương hiệu uy tín, có thông số rõ ràng về số chu kỳ sạc/xả, nhiệt độ làm việc, nội trở.
• Bảo hành và hỗ trợ kỹ thuật:
  • Thời gian bảo hành rõ ràng cho cả bình lưu điện và ắc quy; có chính sách thay thế, bảo trì định kỳ.
  • Đội ngũ kỹ thuật có khả năng khảo sát tải, tư vấn cấu hình phù hợp, hỗ trợ cài đặt và hướng dẫn vận hành an toàn.

Dịch vụ tư vấn, lắp đặt và bảo trì bình lưu điện cửa cuốn FIX365

Đơn vị chuyên sâu như FIX365 không chỉ cung cấp thiết bị đơn lẻ mà còn phát triển một hệ sinh thái dịch vụ toàn diện xoay quanh cửa cuốn và bình lưu điện. Hệ sinh thái này bao gồm các khâu: khảo sát hiện trạng công trình, phân tích tải, thiết kế giải pháp lưu điện, lựa chọn thiết bị, lắp đặt – cấu hình, kiểm thử an toàn và bảo trì – tối ưu vận hành trong suốt vòng đời sử dụng. Mỗi công trình được xem như một “case study” riêng, không áp dụng máy móc một cấu hình chung, nhằm đảm bảo tính phù hợp, ổn định và hiệu quả đầu tư.

Với đội ngũ kỹ thuật được đào tạo bài bản về điện – điện tử, cơ điện cửa cuốn và an toàn hệ thống, FIX365 triển khai quy trình tính toán kỹ thuật dựa trên dữ liệu thực tế của từng công trình. Các thông số được thu thập và xử lý bao gồm: công suất định mức và dòng khởi động của motor cửa cuốn, chiều dài – tiết diện dây dẫn, tổn hao trên đường dây, tần suất đóng mở trung bình/ngày, điều kiện môi trường (nhiệt độ, độ ẩm, khả năng ngập nước), cũng như yêu cầu vận hành trong tình huống khẩn cấp. Từ đó, việc lựa chọn chủng loại ắc quy (ắc quy kín khí, ắc quy viễn thông, ắc quy chuyên dụng cho UPS), dung lượng (Ah), điện áp hệ thống (12V, 24V, 36V, 48V), cấu hình nối tiếp – song song và mạch bảo vệ đều được tính toán có cơ sở, hạn chế tối đa rủi ro quá tải, sụt áp, chai ắc quy sớm hoặc lãng phí đầu tư do chọn cấu hình quá lớn.

Trong thiết kế bình lưu điện cho cửa cuốn, FIX365 chú trọng đến đặc tính tải động cơ. Motor cửa cuốn thường có dòng khởi động cao gấp nhiều lần dòng định mức, nếu không tính đúng sẽ dẫn đến hiện tượng sụt áp đột ngột, làm bộ lưu điện tự ngắt hoặc gây nóng, giảm tuổi thọ linh kiện. Bằng việc đo thực tế dòng khởi động bằng ampe kìm, ghi nhận dạng sóng dòng – áp (khi cần) và so sánh với thông số nhà sản xuất, kỹ thuật viên xác định được biên độ dự phòng hợp lý cho bộ lưu điện. Đồng thời, các mạch bảo vệ như bảo vệ quá dòng, quá áp, thấp áp, đảo cực ắc quy, bảo vệ ngắn mạch đầu ra được cấu hình theo ngưỡng an toàn, đảm bảo hệ thống hoạt động ổn định ngay cả khi lưới điện chập chờn.

FIX365 áp dụng quy trình kiểm tra đa bước trước khi chốt cấu hình giải pháp. Quy trình này bao gồm:

• Đo dòng khởi động motor: Sử dụng thiết bị đo chuyên dụng để ghi nhận dòng khởi động thực tế trong nhiều chu kỳ đóng/mở, từ đó xác định dòng đỉnh và thời gian duy trì dòng cao. Dữ liệu này là cơ sở để chọn công suất inverter, kích thước dây dẫn và dung lượng ắc quy phù hợp.
• Đánh giá điện trở đường dây: Kiểm tra chiều dài, tiết diện, chất lượng tiếp xúc của dây cấp nguồn cho motor và bình lưu điện. Điện trở đường dây cao sẽ gây sụt áp, làm giảm hiệu suất và có thể khiến motor hoạt động ì, nóng. Kỹ thuật viên có thể đề xuất thay dây, tăng tiết diện hoặc tối ưu lại tuyến đi dây.
• Kiểm tra hệ thống tiếp địa: Đánh giá điện trở nối đất, kiểm tra sự liên tục của dây tiếp địa, vị trí cọc tiếp địa và khả năng bảo vệ khi có rò điện, chạm vỏ. Hệ thống tiếp địa tốt giúp giảm nguy cơ giật điện, bảo vệ thiết bị điện tử trong bộ lưu điện.
• Đánh giá nguy cơ sét lan truyền: Xem xét vị trí công trình, chiều cao, mật độ sét khu vực, tuyến cấp điện để xác định nhu cầu lắp đặt thiết bị chống sét lan truyền, lọc nhiễu, bảo vệ đầu vào cho bộ lưu điện và motor cửa cuốn.

Từ các dữ liệu trên, FIX365 đề xuất cấu hình bình lưu điện phù hợp với từng công trình, trong đó các tiêu chí kỹ thuật được lượng hóa rõ ràng:

• Thời gian lưu điện tối thiểu: Được tính toán dựa trên dung lượng ắc quy hữu dụng (sau khi trừ hao tổn thất và hệ số an toàn), công suất tải và số lần đóng/mở dự kiến trong điều kiện mất điện. Khách hàng được giải thích cụ thể: với cấu hình này, cửa có thể vận hành trong bao lâu nếu mất điện liên tục.
• Số lần đóng mở trong điều kiện mất điện: Thay vì chỉ nói “dùng được vài giờ”, FIX365 quy đổi thành số chu kỳ đóng/mở cửa cuốn ở tải thực tế. Ví dụ: với bộ lưu điện X, cửa cuốn có thể mở/đóng 10–15 lần trong khoảng thời gian mất điện, tùy theo chiều cao cửa và trọng lượng.
• Khả năng mở khẩn cấp: Thiết kế ưu tiên kịch bản khẩn cấp như cháy nổ, cần mở cửa để thoát hiểm hoặc cho lực lượng cứu hộ tiếp cận. Hệ thống được cấu hình để vẫn đảm bảo ít nhất một số lần mở cửa trong điều kiện ắc quy gần cạn, đồng thời hướng dẫn người dùng thao tác mở tay khi cần.

Các thông số này được trình bày minh bạch, giúp khách hàng hiểu chính xác mình đang đầu tư vào điều gì, mức độ an toàn – dự phòng ra sao, và có thể so sánh giữa các phương án cấu hình khác nhau. Nhờ đó, quyết định đầu tư không chỉ dựa trên giá thành mà còn dựa trên giá trị sử dụng thực tế và chi phí vận hành dài hạn.

Quy trình tiếp nhận và triển khai dịch vụ tại FIX365

Quy trình tiếp nhận khách hàng của FIX365 được chuẩn hóa nhằm đảm bảo minh bạch, nhanh chóng và kiểm soát chất lượng ở từng khâu, đồng thời tạo ra một “dấu vết kỹ thuật” rõ ràng cho mỗi công trình, thuận tiện cho việc bảo trì – nâng cấp về sau.

• Bước 1 – Tiếp nhận yêu cầu: Khách hàng liên hệ qua hotline, website hoặc fanpage FIX365, cung cấp thông tin cơ bản về loại cửa cuốn (cửa tấm liền, cửa khe thoáng, cửa siêu trường…), thương hiệu motor, năm lắp đặt, tình trạng hiện tại (có hay không có bình lưu điện, đã từng sửa chữa chưa), nhu cầu lắp mới, thay thế hay nâng cấp bình lưu điện. Nhân viên tiếp nhận ghi nhận chi tiết, phân loại mức độ ưu tiên (khẩn cấp – kẹt cửa, không khẩn cấp – lắp mới, nâng cấp).
• Bước 2 – Khảo sát & tư vấn kỹ thuật: Kỹ thuật viên đến trực tiếp công trình (hoặc tư vấn online với trường hợp đơn giản, cửa phổ thông, đã có đủ thông số kỹ thuật). Tại hiện trường, kỹ thuật viên đo đạc kích thước cửa, trọng lượng ước tính, kiểm tra motor, tủ điều khiển, nguồn điện cấp, không gian lắp đặt bình lưu điện (tránh ẩm ướt, tránh nguồn nhiệt, thuận tiện thao tác). Sau đó, kỹ thuật viên phân tích nhu cầu sử dụng: tần suất đóng/mở, yêu cầu an ninh, yêu cầu vận hành khi mất điện, từ đó đề xuất cấu hình lưu điện tối ưu về mặt kỹ thuật và chi phí.
• Bước 3 – Báo giá chi tiết: FIX365 gửi báo giá minh bạch, liệt kê rõ từng hạng mục: chủng loại thiết bị (bộ lưu điện, ắc quy, phụ kiện), dung lượng ắc quy, công suất bộ chuyển đổi, thời gian bảo hành, chi phí nhân công, vật tư phụ (dây, ống gen, phụ kiện lắp đặt), kèm các tùy chọn nâng cấp nếu cần (tăng dung lượng ắc quy, bổ sung chống sét lan truyền, nâng cấp tủ điều khiển). Báo giá thường kèm theo ghi chú kỹ thuật để khách hàng dễ so sánh giữa các phương án.
• Bước 4 – Lắp đặt & cấu hình: Sau khi khách hàng đồng ý, đội kỹ thuật tiến hành lắp đặt theo đúng tiêu chuẩn an toàn điện. Các bước bao gồm: cố định vị trí bộ lưu điện, đấu nối nguồn vào – nguồn ra, kết nối với tủ điều khiển cửa cuốn, cấu hình chế độ hoạt động (ưu tiên lưới, ưu tiên ắc quy, chế độ chuyển mạch tự động), kiểm tra tiếp địa, chống rò điện. Hệ thống được chạy thử nhiều lần với các kịch bản mất điện giả lập, kiểm tra khả năng chuyển đổi nguồn, thời gian đáp ứng, độ ổn định điện áp và dòng cấp cho motor.
• Bước 5 – Bàn giao & hướng dẫn: Sau khi hoàn tất lắp đặt, FIX365 bàn giao thiết bị, phiếu bảo hành, tài liệu hướng dẫn sử dụng chi tiết. Kỹ thuật viên hướng dẫn trực tiếp cách vận hành bình lưu điện, cách nhận biết trạng thái ắc quy, cách xử lý các tình huống khẩn cấp (mất điện kéo dài, báo lỗi, không mở được cửa), cách chuyển sang mở tay khi cần. Đồng thời, lịch bảo trì định kỳ được thống nhất và ghi chú rõ ràng.
• Bước 6 – Hậu mãi & bảo trì: FIX365 chủ động nhắc lịch kiểm tra ắc quy, vệ sinh thiết bị, đo nội trở ắc quy để đánh giá “sức khỏe” thực tế, kiểm tra lại các đầu cốt, siết chặt lại các mối nối, đánh giá hiệu suất lưu điện so với thời điểm ban đầu. Khi phát hiện ắc quy suy giảm dung lượng, nội trở tăng cao hoặc có dấu hiệu phồng, rò rỉ, kỹ thuật viên tư vấn thay thế kịp thời để tránh sự cố bất ngờ, đặc biệt trong mùa cao điểm mất điện.

Cam kết dịch vụ chuyên nghiệp từ FIX365

Để đáp ứng yêu cầu ngày càng cao về an toàn, độ tin cậy và tính liên tục của hệ thống cửa cuốn, FIX365 đưa ra các cam kết dịch vụ rõ ràng, gắn với tiêu chuẩn kỹ thuật và trách nhiệm hậu mãi.

• Cam kết thiết bị chính hãng: Chỉ sử dụng bình lưu điện, ắc quy, linh kiện có nguồn gốc rõ ràng, có chứng từ và chế độ bảo hành theo tiêu chuẩn nhà sản xuất. Các dòng ắc quy được lựa chọn ưu tiên cho ứng dụng xả sâu, chu kỳ sạc/xả nhiều lần, phù hợp với đặc thù hoạt động của cửa cuốn. Việc loại bỏ hàng trôi nổi, kém chất lượng giúp giảm nguy cơ phồng rộp, rò rỉ axit, cháy nổ và sụt giảm dung lượng đột ngột.
• Cam kết tư vấn đúng nhu cầu: Tính toán công suất và dung lượng dựa trên dữ liệu kỹ thuật, không “bán quá cấu hình” gây lãng phí, cũng không cắt giảm cấu hình làm giảm độ an toàn. Mỗi phương án đều được giải thích rõ: vì sao chọn dung lượng ắc quy này, vì sao cần công suất inverter ở mức đó, biên độ dự phòng là bao nhiêu phần trăm so với tải thực tế. Khách hàng có thể lựa chọn giữa các mức cấu hình với chi phí khác nhau nhưng vẫn đảm bảo ngưỡng an toàn tối thiểu.
• Cam kết an toàn điện: Tuân thủ quy chuẩn lắp đặt, kiểm tra tiếp địa, chống rò điện, bố trí dây dẫn và thiết bị theo nguyên tắc an toàn – dễ bảo trì – dễ thao tác khi khẩn cấp. Các điểm đấu nối được bọc cách điện, đánh dấu rõ ràng, tránh nhầm lẫn khi bảo trì. Hệ thống được kiểm tra khả năng cắt bảo vệ khi có sự cố ngắn mạch, quá tải, đảm bảo không gây nguy hiểm cho người sử dụng và tài sản xung quanh.
• Cam kết phản hồi nhanh: Hỗ trợ kỹ thuật trong thời gian ngắn khi có sự cố, đặc biệt ưu tiên các trường hợp cửa cuốn kẹt, không mở được trong điều kiện mất điện, ảnh hưởng đến an ninh hoặc an toàn thoát hiểm. Đội ngũ kỹ thuật được tổ chức theo khu vực, rút ngắn thời gian di chuyển, đồng thời hỗ trợ từ xa qua điện thoại, hình ảnh, video để xử lý tạm thời trước khi có mặt trực tiếp.
• Cam kết bảo trì định kỳ: Đề xuất lịch bảo trì phù hợp với tần suất sử dụng và môi trường lắp đặt. Trong mỗi lần bảo trì, kỹ thuật viên kiểm tra sức khỏe ắc quy (điện áp nghỉ, điện áp khi tải, nội trở), vệ sinh bụi bẩn, kiểm tra quạt tản nhiệt, siết lại đầu cốt, cập nhật cấu hình nếu hệ thống cửa cuốn được nâng cấp (thay motor công suất lớn hơn, thay tủ điều khiển mới). Việc bảo trì định kỳ giúp kéo dài tuổi thọ ắc quy, giảm chi phí thay thế và hạn chế tối đa nguy cơ cửa không hoạt động khi cần thiết.

Bảng giá tham khảo dịch vụ bình lưu điện cửa cuốn FIX365

Bảng giá dưới đây mang tính chất tham khảo, được xây dựng theo dải công suất, dung lượng ắc quy và kịch bản vận hành phổ biến cho cửa cuốn dân dụng và công nghiệp. Giá thực tế có thể thay đổi tùy thương hiệu UPS/bình lưu điện, chủng loại ắc quy (VRLA, AGM, Gel), cấu hình chi tiết mạch sạc – mạch bảo vệ, cũng như điều kiện thi công, đi dây và tích hợp với hệ thống cửa cuốn hiện hữu.

Để lựa chọn đúng dải công suất và dung lượng, cần hiểu rõ mối quan hệ giữa công suất motor cửa cuốn, tần suất đóng mở, thời gian lưu điện mong muốn và điều kiện lắp đặt thực tế:

• Công suất (VA): phản ánh khả năng chịu tải tức thời của bình lưu điện khi motor cửa cuốn khởi động (dòng khởi động thường cao hơn dòng định mức). Dải 600–800VA phù hợp cho motor nhỏ, ít ma sát; dải 1000–1500VA và 2000–3000VA đáp ứng tốt hơn cho motor công suất lớn, cửa nặng, cửa tấm liền hoặc cửa có trục cuốn dài.
• Dung lượng ắc quy (Ah): quyết định thời gian lưu điện và số lần đóng/mở trong một lần mất điện. Cùng công suất, dung lượng càng cao thì thời gian sử dụng càng lâu, nhưng kích thước, trọng lượng và chi phí cũng tăng theo.
• Điện áp hệ ắc quy (12V, 24V, 36V): hệ điện áp cao hơn giúp giảm dòng điện trên dây dẫn, tăng hiệu suất và độ ổn định, thường được dùng cho các hệ thống công suất lớn, motor cửa cuốn công nghiệp.

Bình lưu điện cửa cuốn cơ bản (600–800VA, ắc quy 12V–7/9Ah)

Dòng sản phẩm này được thiết kế cho các nhu cầu tối thiểu, ưu tiên chi phí đầu tư ban đầu thấp, phù hợp với:

• Nhà phố, nhà trong hẻm, cửa cuốn diện tích nhỏ, bề rộng dưới khoảng 3m, chiều cao trung bình.
• Cửa cuốn tần suất sử dụng thấp, chủ yếu đóng/mở vài lần trong ngày, không yêu cầu vận hành liên tục khi mất điện.
• Motor cửa cuốn công suất nhỏ, tải trọng nhẹ, ít ma sát, không tích hợp thêm nhiều thiết bị ngoại vi.

Với cấu hình ắc quy 12V–7/9Ah, thời gian lưu điện thường đáp ứng được:

• Khoảng 5–10 lần đóng/mở trong điều kiện ắc quy mới, motor hoạt động trơn tru.
• Thời gian chờ (standby) vài giờ đến trên 1 ngày tùy mức độ sử dụng và tình trạng ắc quy.

Khoảng giá 1.800.000 – 2.500.000 VNĐ thường đã bao gồm bộ lưu điện, mạch sạc, mạch chuyển mạch tự động khi mất điện, vỏ bảo vệ và một số phụ kiện cơ bản. Các yếu tố có thể làm thay đổi giá:

• Thương hiệu ắc quy (bình phổ thông so với ắc quy kín khí chất lượng cao).
• Chất lượng linh kiện mạch sạc, khả năng chống quá sạc, quá xả, bảo vệ ngắn mạch.
• Thiết kế vỏ (tôn sơn tĩnh điện, inox, chống ẩm, chống bụi).

Bình lưu điện cửa cuốn tiêu chuẩn (1000–1500VA, ắc quy 24V–9/12Ah)

Đây là phân khúc được sử dụng nhiều nhất cho nhà mặt phố, cửa hàng, gara ô tô, nơi yêu cầu:

• Độ ổn định cao hơn khi mất điện, motor hoạt động êm, ít sụt áp.
• Số lần đóng/mở nhiều hơn trong ngày, đặc biệt với cửa hàng kinh doanh, gara có lưu lượng xe ra vào thường xuyên.
• Khả năng tương thích tốt với các loại motor cửa cuốn tầm trung, cửa có kích thước vừa đến lớn.

Cấu hình 24V–9/12Ah giúp:

• Giảm dòng tải trên từng ắc quy, tăng tuổi thọ ắc quy nếu được sạc/xả đúng chuẩn.
• Cải thiện hiệu suất chuyển đổi, giảm hiện tượng sụt áp khi motor khởi động.
• Đáp ứng tốt hơn cho các motor có mô-men xoắn cao, cửa nặng hoặc có hệ thống lò xo trợ lực chưa được cân chỉnh tối ưu.

Khoảng giá 2.800.000 – 4.200.000 VNĐ thường chênh lệch theo:

• Loại sóng đầu ra (sóng vuông, sóng mô phỏng sin, sóng sin chuẩn – pure sine wave).
• Khả năng tích hợp với remote, bộ điều khiển trung tâm, cảm biến an toàn.
• Thời gian bảo hành, chính sách đổi mới, hỗ trợ kỹ thuật tại chỗ.

Bình lưu điện cửa cuốn công suất lớn (2000–3000VA, ắc quy 24–36V, 12–18Ah)

Phân khúc này hướng đến các hệ thống cửa cuốn công nghiệp, kho xưởng, bãi xe, cửa tấm liền diện tích lớn, nơi motor có công suất cao, dòng khởi động lớn và yêu cầu độ tin cậy gần như liên tục:

• Phù hợp cho cửa cuốn bề rộng lớn, chiều cao cao, trọng lượng nặng, cửa tấm liền hoặc cửa có lớp cách nhiệt.
• Thường kết hợp với motor ống hoặc motor xích công nghiệp, yêu cầu mô-men xoắn lớn.
• Cần khả năng vận hành nhiều chu kỳ đóng/mở trong một lần mất điện, phục vụ hoạt động logistics, xuất nhập hàng.

Cấu hình 24–36V, 12–18Ah cho phép:

• Đảm bảo motor hoạt động ổn định, hạn chế quá tải khi cửa bị kẹt hoặc ma sát tăng cao.
• Kéo dài thời gian lưu điện, đủ để duy trì hoạt động trong các khung giờ cao điểm hoặc cho đến khi máy phát điện dự phòng khởi động.
• Tích hợp thêm các thiết bị ngoại vi như bộ điều khiển trung tâm, cảm biến an toàn, hệ thống báo cháy – báo khói liên kết với cửa cuốn.

Khoảng giá 4.800.000 – 7.500.000 VNĐ chịu ảnh hưởng bởi:

• Thiết kế tản nhiệt, khả năng làm việc liên tục trong môi trường nhiệt độ cao, bụi bẩn.
• Chất lượng ắc quy (ắc quy công nghiệp, tuổi thọ cao, số chu kỳ sạc/xả lớn).
• Khả năng mở rộng (gắn thêm ắc quy, kết nối song song, giám sát từ xa).

Gói lắp đặt & cấu hình (300.000 – 800.000 VNĐ)

Chi phí lắp đặt và cấu hình phụ thuộc nhiều vào hiện trạng công trình và mức độ phức tạp của hệ thống cửa cuốn đang sử dụng:

• Đấu nối nguồn vào/ra, đồng bộ với bộ điều khiển cửa cuốn hiện có, đảm bảo chuyển mạch tự động khi mất điện mà không gây gián đoạn.
• Cấu hình chế độ ưu tiên nguồn (ưu tiên điện lưới, ưu tiên bình lưu điện trong một số kịch bản đặc biệt).
• Chạy thử nhiều chu kỳ đóng/mở để kiểm tra độ ổn định, đo sụt áp, kiểm tra nhiệt độ linh kiện.
• Hướng dẫn người dùng thao tác cơ bản: chuyển chế độ, kiểm tra tình trạng ắc quy, xử lý khi có báo lỗi, quy trình tắt/mở an toàn khi bảo trì.

Mức giá 300.000 – 800.000 VNĐ thường bao gồm nhân công kỹ thuật, vật tư phụ (dây điện, domino, ống gen, băng keo điện), nhưng không bao gồm các hạng mục cải tạo lớn như đi lại toàn bộ đường dây, thay motor hoặc thay tủ điều khiển.

Gói bảo trì định kỳ (6–12 tháng/lần)

Bảo trì định kỳ là yếu tố quan trọng để kéo dài tuổi thọ ắc quy và đảm bảo hệ thống bình lưu điện luôn sẵn sàng khi mất điện:

• Kiểm tra điện áp từng bình ắc quy, đo nội trở để đánh giá mức độ lão hóa, phát hiện sớm bình yếu, bình phồng.
• Vệ sinh cực ắc quy, siết lại các đầu cos, kiểm tra hiện tượng oxy hóa, rỉ sét gây tăng điện trở tiếp xúc.
• Kiểm tra mạch sạc: điện áp sạc, dòng sạc, chế độ sạc nổi (float charge), đảm bảo không gây quá sạc hoặc sạc thiếu.
• Đánh giá thời gian lưu điện thực tế bằng cách mô phỏng mất điện, đo thời gian vận hành cửa cuốn, so sánh với thông số thiết kế.
• Tối ưu hệ thống: cân chỉnh lại lực căng lò xo cửa cuốn, bôi trơn ray dẫn hướng, giảm ma sát để giảm tải cho motor và bình lưu điện.

Chi phí gói bảo trì định kỳ thường được báo riêng sau khi khảo sát số lượng cửa, công suất hệ thống, điều kiện môi trường (ẩm, bụi, hóa chất) và yêu cầu về tần suất kiểm tra. Với các công trình lớn, có thể xây dựng hợp đồng bảo trì theo năm, kèm cam kết thời gian phản hồi khi có sự cố.

Đối với các hệ thống cửa cuốn đặc thù như cửa cuốn tốc độ cao, cửa cuốn tích hợp kiểm soát ra vào, bãi giữ xe thông minh, FIX365 có thể thiết kế giải pháp lưu điện riêng, kết hợp với các dịch vụ chuyên sâu về cửa cuốn để đảm bảo tính đồng bộ và độ tin cậy lâu dài.

Để được tư vấn cấu hình bình lưu điện cho cửa cuốn phù hợp nhất với công trình, tối ưu chi phí nhưng vẫn đảm bảo an toàn và độ bền, hãy liên hệ FIX365 ngay hôm nay để được kỹ thuật viên khảo sát, báo giá chi tiết và triển khai nhanh chóng tại nhà hoặc tại công trình của bạn.
